光电式太阳总辐射（模拟量型）

型号说明

RS-

公司代号

RA-

太阳总辐射变送器

I20-

4~20mA电流输出

V05-

0~5V电压输出

V10-

0~10V电压输出

AL
铝制外壳

接线说明

  本产品适应直流10~30V电源供电。针对0-10V输出型设备只能用24V~30V供电。

线色

说明

电
源

棕色

电源正（10~30V DC）

黑色

电源负

通
信

蓝色

信号正

绿色

信号负

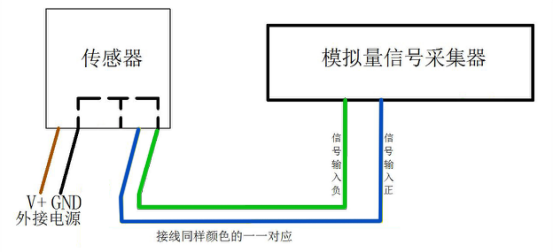

四线制接法示意图

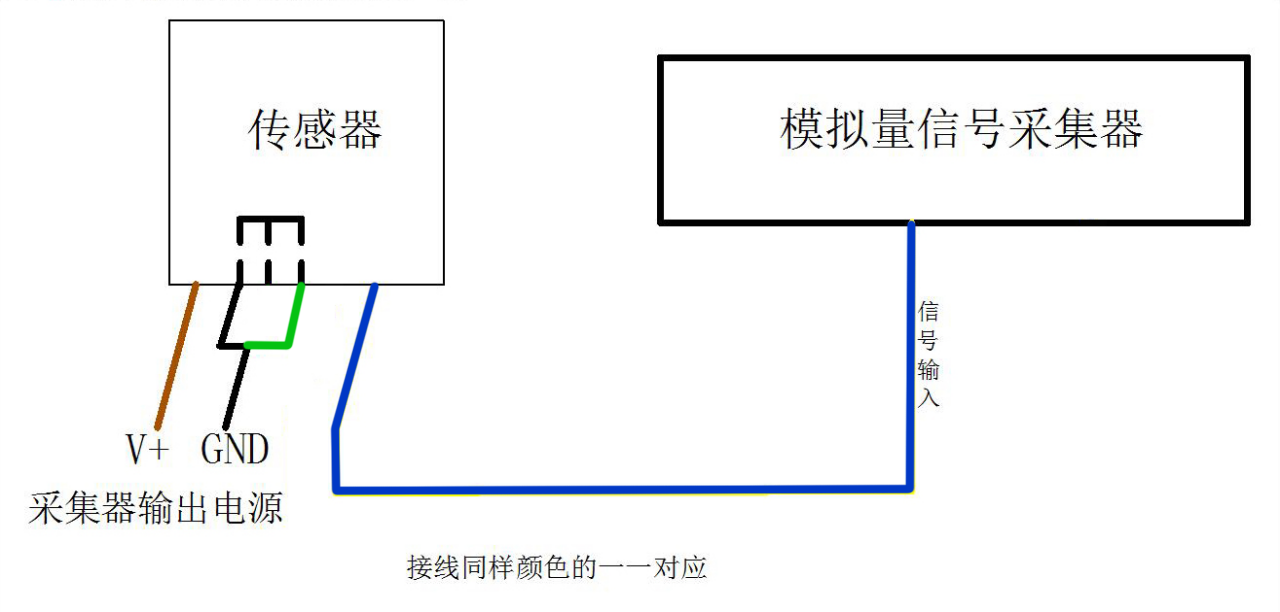

三线制接法示意图

换算方法

电流型信号输出计算方法

例如量程0~1800W/㎡，4~20mA输出，当输出信号为12mA时，计算当前太阳辐射值。太阳辐射量程的跨度为1800W/㎡，用16mA电流信号来表达，1800W/㎡/16mA=112.5W/㎡/mA，即电流1mA代表太阳辐射变化112.5W/㎡，测量值12mA-4mA=8mA，8mA*112.5W/㎡/mA=900W/㎡，当前太阳辐射值为900W/㎡。

电压型信号输出转换计算

例如量程0~1800W/㎡，0-10V输出，当输出信号为5V时，计算当前太阳辐射值。太阳辐射量程的跨度为1800W/㎡，用10V电压信号来表达，1800W/㎡/10V=180W/㎡/V，即电压1V代表太阳辐射变化180W/㎡，测量值5V-0V=5V，5V*180W/㎡/V=900W/㎡,当前太阳辐射值为900W/㎡。

产品安装图

1.使用螺丝透过传感器上的安装孔，将传感器固定在安装位置上

2.确保设备与地面平行（可调节手拧螺丝并查看水平泡状态来确定是否平行）

3.安装完成后，摘除保护罩

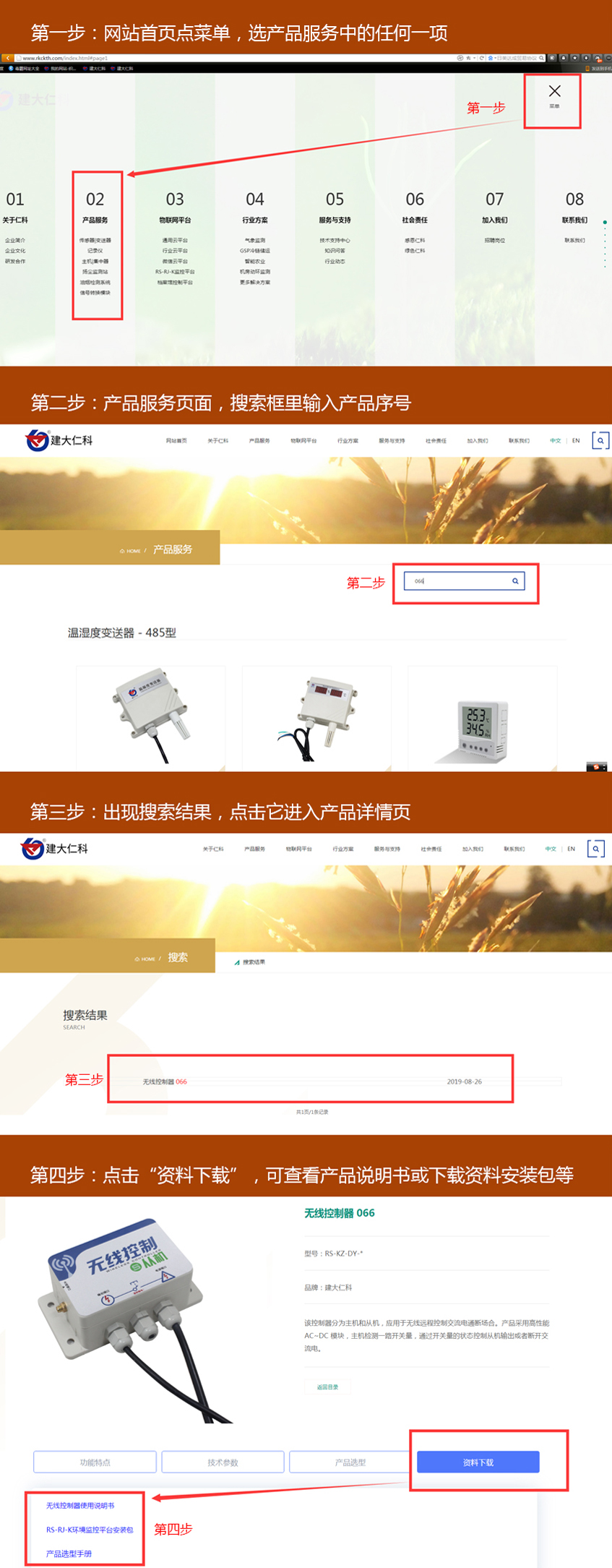

        若想获得详细资料，请在电脑端登录网址www.rkckth.com，搜索本产品序号 230

搜索框内输入产品序号，点击搜索
