超声波一体式气象站
（485型）
产品型号RS-FSXCS-N01-*
产品选型
RS- |
|
公司代号 |
|||
|
FSXCS- |
|
超声波一体式气象站 |
||
|
N01- |
|
485通信（标准ModBus-RTU协议） |
||
|
1- |
ABS外壳 |
|||
1H- |
高级款外观 |
||||
|
空 |
无内置电子指南针 |
|||
CP |
内置电子指南针功能 |
||||
接线说明
本产品适应直流10~30V电源供电，总线上设备地址不能相同。
|
|
线色 |
说明 |
|
电 源 |
棕 |
电源正 |
|
黑 |
电源负 |
|
|
通 信 |
绿（黄） |
485-A |
|
蓝 |
485-B |
安装说明

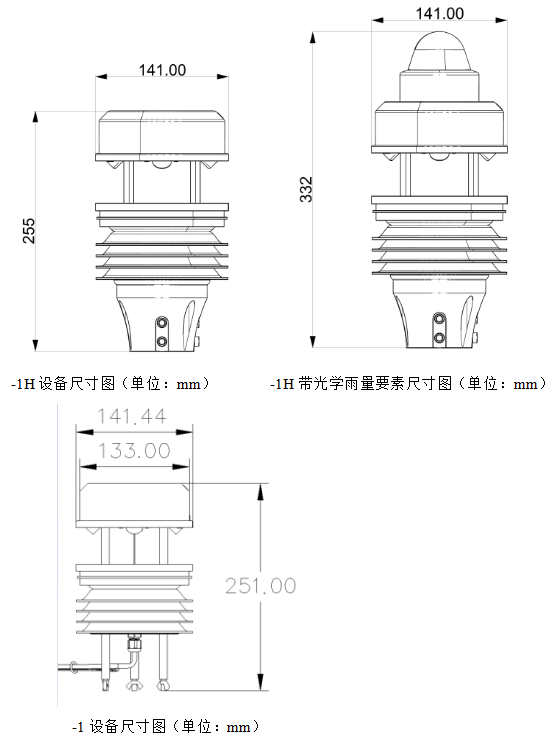

1.尺寸
2.安装

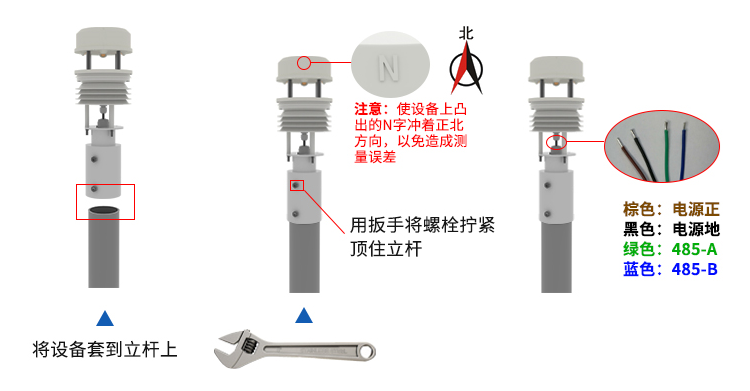

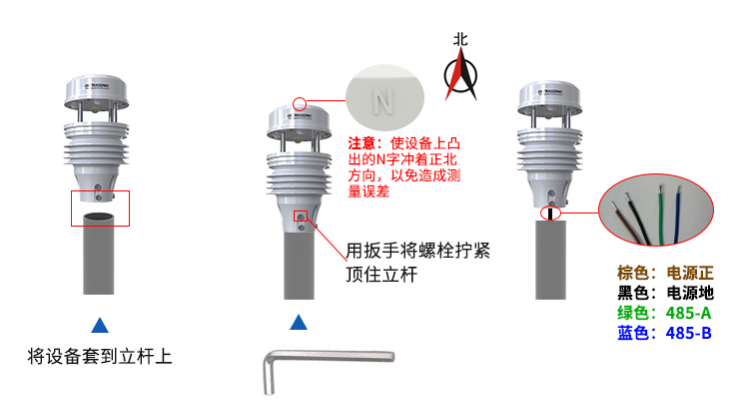

无电子指南针的设备安装如下图，内置电子指南针的设备只需水平安装即可。
抱合座安装：

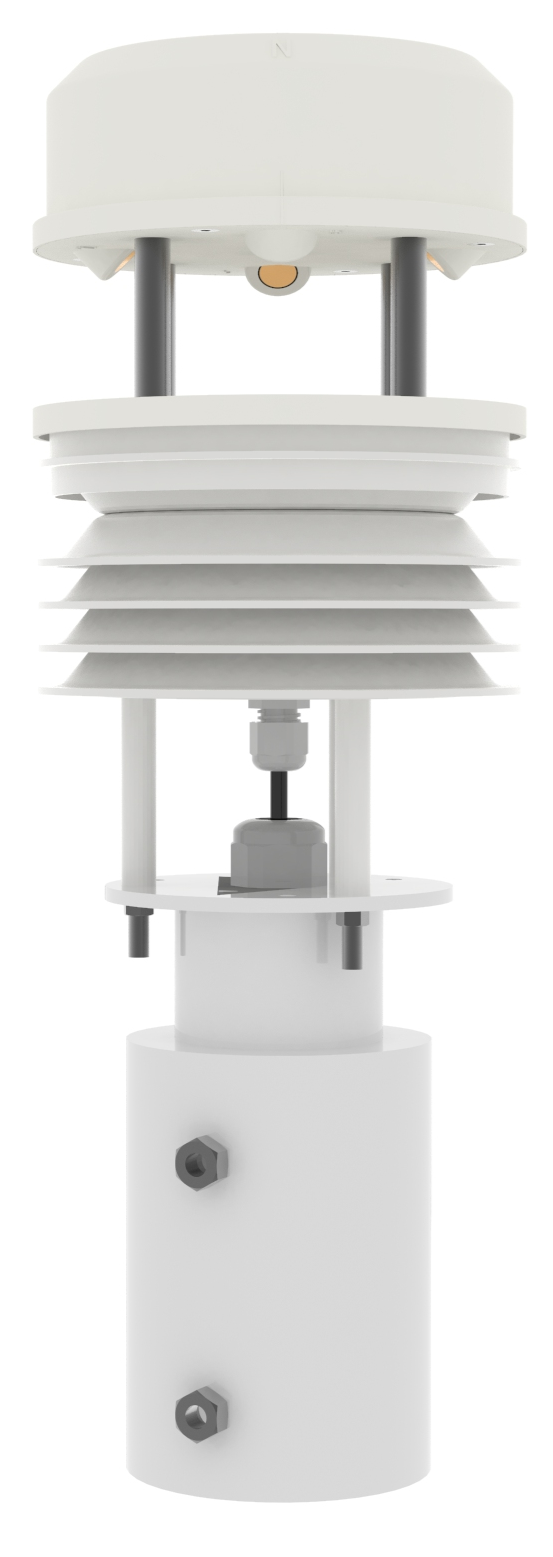

-1选型安装方式

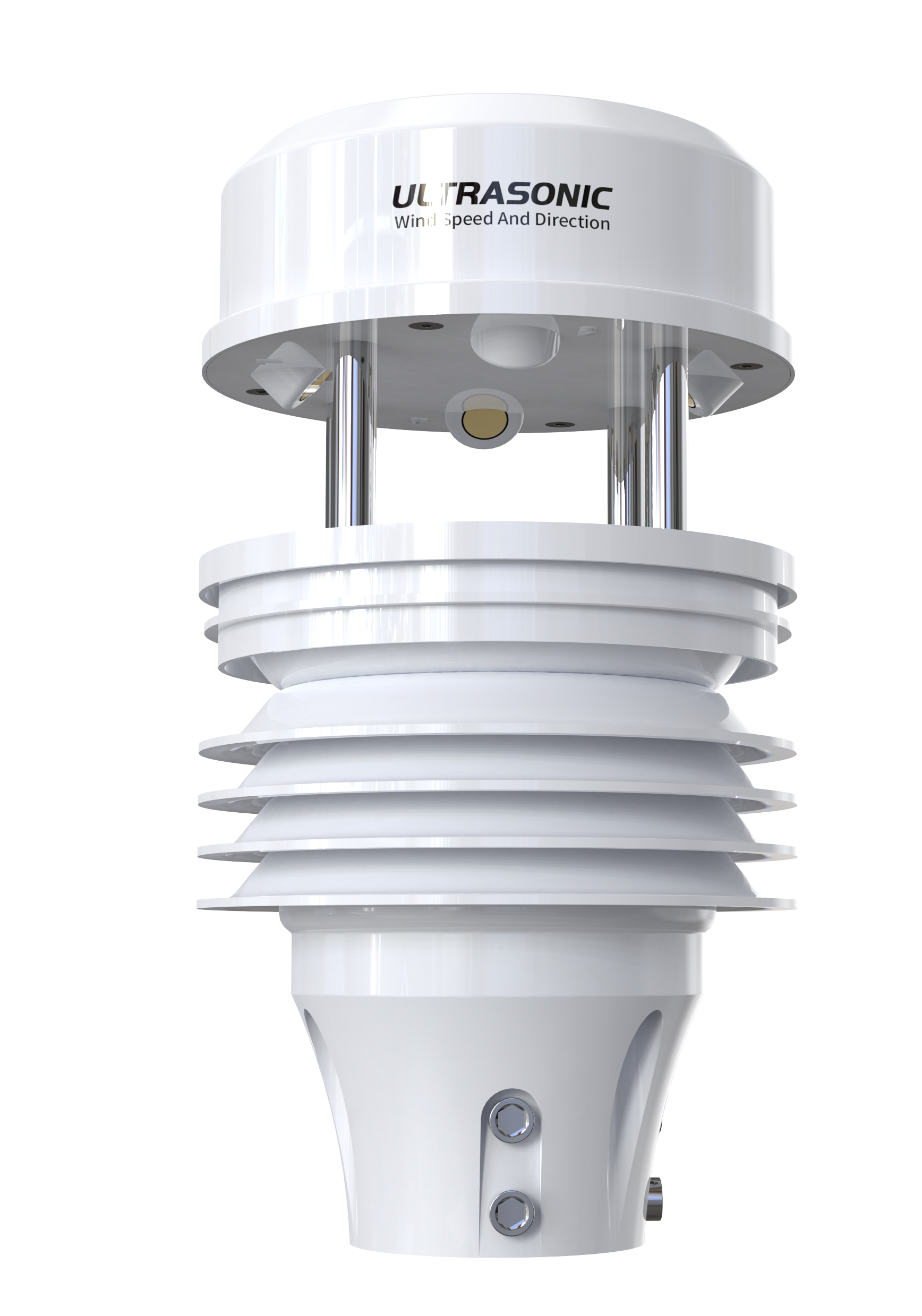

-1H选型安装方式
通讯协议
对于我司一体式气象站，出厂默认地址1，波特率4800，采用ModBus-RTU通讯规约，8位数据位，1位停止位，无校验，寄存器地址如下：
寄存器地址 |
PLC或组态地址 |
内容 |
支持功能码 |
定义说明 |
500 |
40501 |
风速值 |
0x03/0x04 |
实际值的10倍 |
501 |
40502 |
风力 |
0x03/0x04 |
实际值 |
502 |
40503 |
风向（0-7档） |
0x03/0x04 |
实际值（正北方向为0，顺时针增加数值，正东方为2） |
503 |
40504 |
风向（0-360°） |
0x03/0x04 |
实际值（正北方向为0°顺时针增加度数，正东方为90°） |
504 |
40505 |
湿度值 |
0x03/0x04 |
实际值的10倍 |
505 |
40506 |
温度值 |
0x03/0x04 |
实际值的10倍 |
506 |
40507 |
噪声值 |
0x03/0x04 |
实际值的10倍 |
507 |
40508 |
PM2.5值 |
0x03/0x04 |
实际值 |
508 |
40509 |
PM10值 |
0x03/0x04 |
实际值 |
509 |
40510 |
大气压值（单位kPa,） |
0x03/0x04 |
实际值的10倍 |
510 |
40511 |
20W的Lux值高16位值 |
0x03/0x04 |
实际值 |
511 |
40512 |
20W的Lux值低16位值 |
0x03/0x04 |
实际值 |
512 |
40513 |
20W光照值（单位：百Lux） |
0x03/0x04 |
实际值 |
513 |
40514 |
光学雨量雨量值（单位：mm） |
0x03/0x04 |
实际值的10倍 |
515 |
40516 |
太阳总辐射值 |
0x03/0x04 |
实际值 |
举例：读取设备地址0x01风速值
问询帧（16进制）：
地址码 |
功能码 |
起始地址 |
数据长度 |
校验码低字节 |
校验码高字节 |
0x01 |
0x03 |
0x01 0xF4 |
0x00 0x01 |
0x C4 |
0x04 |
应答帧（16进制）：
（例如读到风速12.5m/s）
地址码 |
功能码 |
返回有效字节数 |
风速值 |
校验码低字节 |
校验码高字节 |
0x01 |
0x03 |
0x02 |
0x00 0x7D |
0x78 |
0x65 |
风速：007DH(十六进制)= 125=> 风速 = 12.5m/s

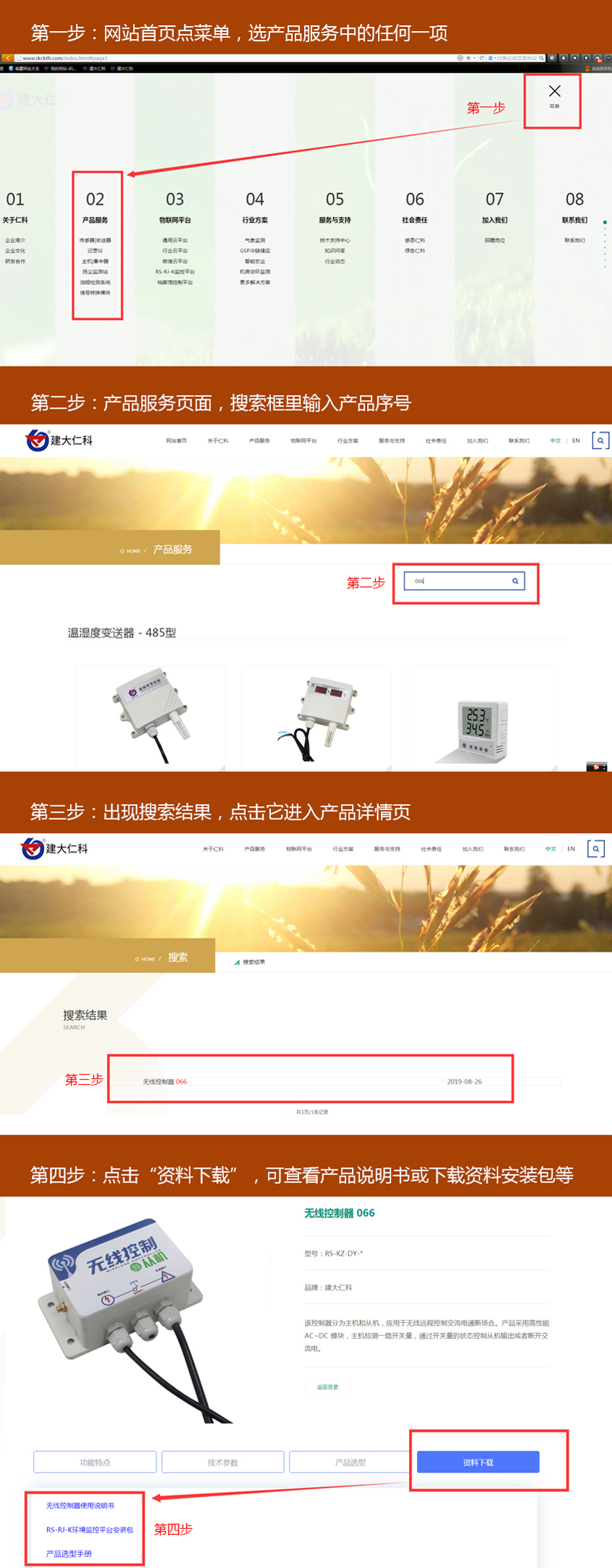

若想获得详细资料，请在电脑端登录网址www.rkckth.com，搜索本产品序号 156搜索框内输入产品序号，点击搜索
